項目說明：小區地下車庫及電梯手機信號覆蓋系統，地下車庫約1.8萬平方面積；電梯一共21部，每部電梯分開電梯井。需要做三網2G通話和4G上網手機信號增強器?，F場頻段暫未測試，先按常規頻段配置。

設備清單：

大功率直放站功能說明：三網全頻段的2G通話增強及4G上網增強。

安裝說明：地下室約1.8萬平方面積。每臺10W光纖遠端三頻設備帶40個室內天線，一共帶75個室內天線。每個吸頂天線間隔約20米，每個天線覆蓋約200平方面積。壁掛間隔約30米，定向覆蓋過道面積。可滿足整層地下室的覆蓋面積需求。電梯一共21部，每部獨立電梯井，其中11層高的有6部，25層高的有9部，高層的電梯每25米配置一個對數天線，每部電梯共帶4副天線。底層的電梯一臺主機帶一個大板狀天線?？蓾M足電梯井里覆蓋需求

一、產品手冊

1.1  產品概述

隨著移動通訊網絡的建設和發展日趨成熟，無線網絡的深度優化工作逐漸成為各大運營商網絡優化工作的重點。提供更具針對性的網絡深度覆蓋解決方

案，也成為各網優設備供應商開發新產品的最主要方向。

網絡深度優化的復雜性在于覆蓋場景的多樣性，存在安裝條件及覆蓋面積各異、設備及安裝維護成本壓力大、客戶投訴無法快速解決等諸多困難。這些都要求網優設備供應商能提供區別于傳統解決方案的針對性更強的新產品、新方案。

無線直放站功率放大器是針對網絡深度優化需求最新推出的產品，產品最主要的特點是：

1、高智能：工作參數全自動調整，極其方便的安裝、開通方式，即裝即用，最大程度節約了安裝及開通維護成本，而且適用于不同的覆蓋場景。

2、高性能：高功率，適用于大部分深度優化覆蓋場景，內置全數字處理的自激檢測模塊，避免安裝及使用過程中的自激現象，避免對施主基站產生的干擾。

3、 高穩定：全金屬外殼，良好的散熱條件，保證了設備能長期穩定的工作。

4、 高節能：整機使用工作狀況由CPU智能全程監控及控制。當無人使用手機網絡時，自動進入待機靜噪功能，當有使用移動網絡時，則馬上進入工作狀態，節約能源。

1.2  產品技術指標

1.3 產品工程參數

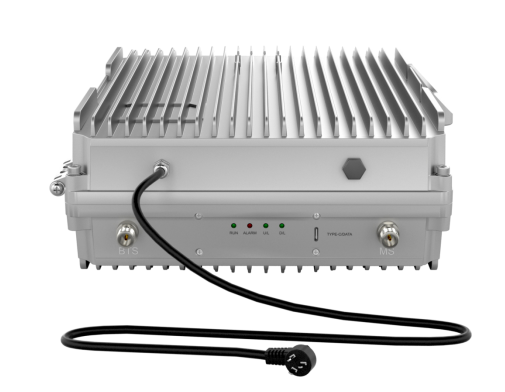

1.4 產品外觀圖片

   針對大功率直放站的使用場景特點，產品外觀設計要求美觀、大方、安裝方便，散熱效果好，不占用過多空間。

1.5 產品接口說明

產品有兩個天線端口。

MS：代表室內端，接室內吸頂或壁掛天線。

BTS：代表室外端，用來接收基站的信號，連接室外天線。

TYPE-C/DATA: 數據接口。

二、產品安裝說明

2.1  設備連接

無線直放站產品有兩個端口和一個電源接口。

BTS端口 接室外接收天線。

MS 端口 接室內天線。

AC：接220V/50MHZ 交流電，使用220V市電。

現場安裝簡單，產品背面設計安裝架，可直接掛墻安裝。

注：1.安裝時，必需在施主天線及重發天線沒完全安裝好時后方可接入電源，否則易損壞光纖直放站。

2. 因主機增益很高，所有安裝時室外天線和室內天線之間必須有足夠的隔離度，建議室外室內天線間的水平距離大于30米，垂直距離大于15米，最好有墻壁或者山體等大型障礙隔開，可根據實際情況咨詢技術人員。

三、 產品安裝方式

現場安裝簡單，產品背面設計了掛孔，可直接掛墻使用。

四、天線選擇

施主天線：對數周期，八木，柵格，平板天線等。

重發天線：可以根據不同工作場景選擇壁掛、或吸頂天線優化、板狀。

工作原理

如圖所示：施主天線（接至室外端口，置于室外）接收到的基站下行信號進入設備后，經模塊由雙工器濾波進入低噪聲放大器，再由下行功率放大，經過雙工器濾波，最后由重發天線（接至室內端）進行室內覆蓋。

同樣室內手機發射的上行信號，經重發天線接收后，送至設備中，經模塊由雙工器分離后低噪放放大，再由上行功率放大，經雙工器濾波，最后由施主天線傳回基站。

產品功能與特性

● 全智能顯示系統所有數據，全智能顯示設備所檢測到的故障和提供對應解決方案。

·

● 全智能顯示的屏幕可以在用戶不操作時背景燈自動關斷，如果客戶按下操作按鍵，背景燈開始亮起來。

·

● 設備內部智能軟件檢測施主、重發天線的距離，全智能的隔離度檢測和調節功能；

·

● 設備的放大倍數全智能調節（AGC），并且上下行增益聯動和可調節范圍達到55dB；

·

● 設備內部集成有高速數字ALC系統；

·

● 設備采用顯示屏方式顯示輸入和輸出功率具體數值；在調節天線方向時能準確顯示室外信號強度的變化，方便準確判斷基站的方向。

·

● 2G設備在沒有用戶通話的時候，設備進入自動休眠狀態、當設備有用戶通話時，進入工作狀態；綠色環保；無輻射；4G具有同步與失步功能檢測、自激、隔離度檢測；

·

● 設備如果檢測到自激時上行可以自動關斷；有效保護基站不受干擾。

● 本公司的設備設上行靜噪功能，決不干擾基站；

·

● 設備上下行增益自動平衡，保證用戶通話清晰、順暢、不會斷斷續續；

·

● 本公司的4G設備采用基帶同步方式，設備對同步與失步有準確的判斷；

·

● 具有不同的輸出功率等級，滿足不同的覆蓋要求；4G開機可以進行功率等級選擇；

·

● 本公司設備可以進行2G\4G的上下行鏈路獨立關斷功能，提供實驗室測試條件；

·

● 良好的鋁屏蔽殼和鋁制散熱片，大大提高了抗干擾能力和產品散熱功能；

·

● 全智能顯示與指標燈顯示方式，安裝開通無需要專業培訓；按屏幕提示操作就可以完成；提供了全網最方便、最簡捷的安裝解決方案。

日常設備維護

數據采集信號放大器開通后，無須專人維護，但常規性檢查建議定期進行。

● 測量天饋系統的駐波比是否正常，查看天線方向、位置有無變化，射頻電纜接頭密封是否牢靠；

● 檢查主機和電源是否受潮；

● 定期檢查設備的工作狀態，指示燈狀態；

● 測量主機供電電壓、直流電源輸出電壓；

● 檢查系統的覆蓋效果能否達到初期效果。

常見故障及解決方法

故障001：主機電源指示燈未亮

原因：① 電源適配器連接交流插座松動。

      ② 電源適配器直流輸出端與主機電源插座沒可靠連接。

解決：① 重新插好電源適配器。

      ② 重新插好DC電源連接頭。

故障002：調整天線后設備仍然自激告警

原因：① 射頻電纜接頭松動。

② 接收天線損壞。

解決：① 檢查射頻電纜接頭是否松動，將其旋緊，安裝牢固。

② 檢查接收天線是否損壞，必要時需進行更換。

故障003：指示燈正常，但信號強度無變化

原因：① 重發天線損壞。

② 重發天線接口未與直放站重發輸出接口安裝牢固。

解決：① 檢查接收天線是否損壞，必要時需進行更換。

② 檢查射頻連接器是否松動，將其旋緊，安裝牢固。

如有設備效果或調試故障等問題，會有專門的客服及技術員跟蹤服務。
